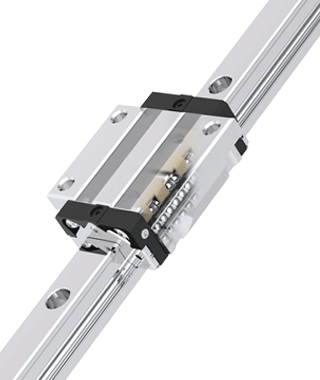

直得-cpc-ARC系列 FS-FN重载型直线导轨

采用德国工艺设计，O型排列四列式滚珠循环设计，滚珠轨道面与滚珠接触角为45°，可达到四方向等负荷之效果，此外同机型滑座中采用大尺寸的钢珠及较多的钢珠数，在负荷能力的表现上更是多出竞争对手10-30%，充分展现高负荷、高扭矩，高刚性能。

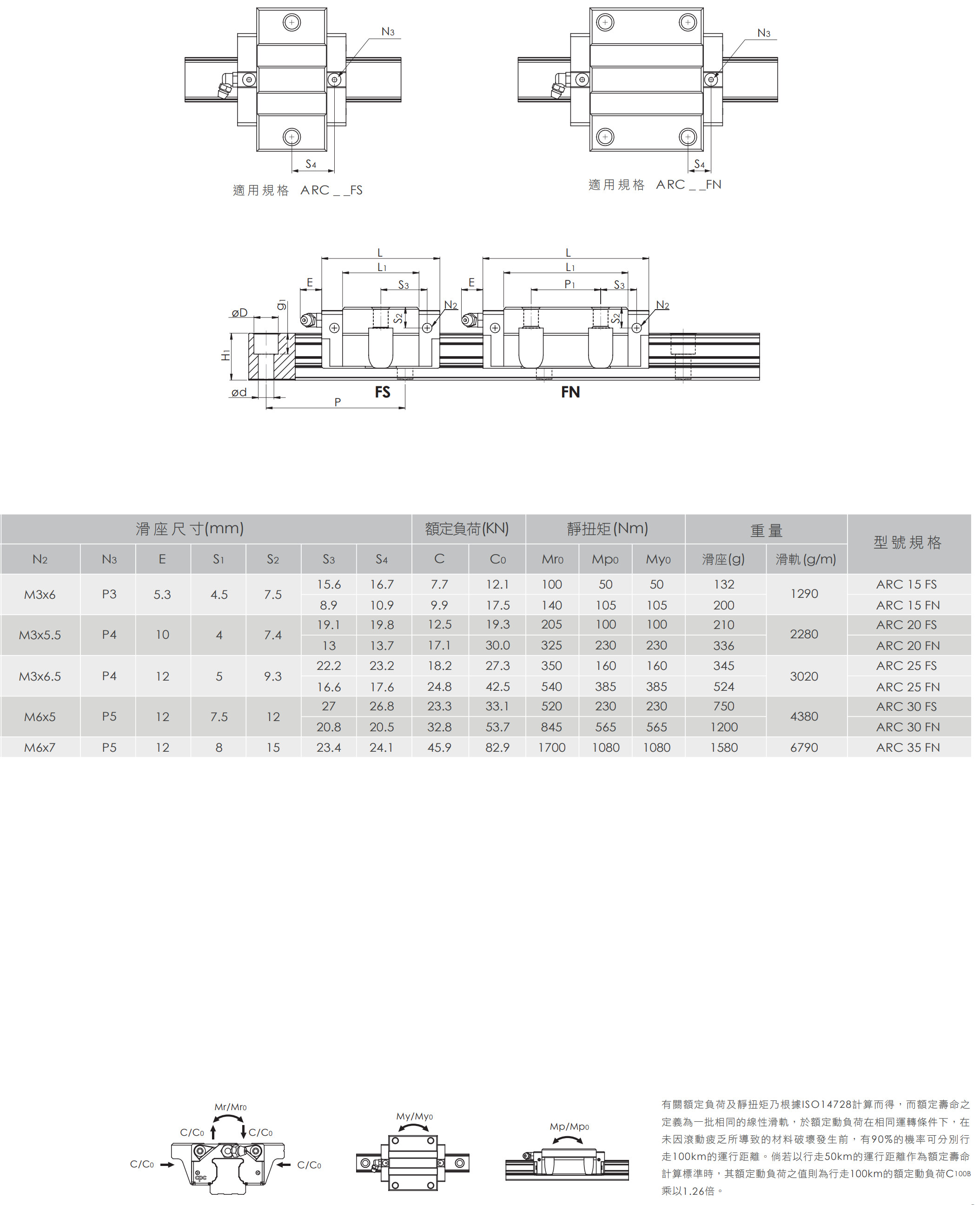

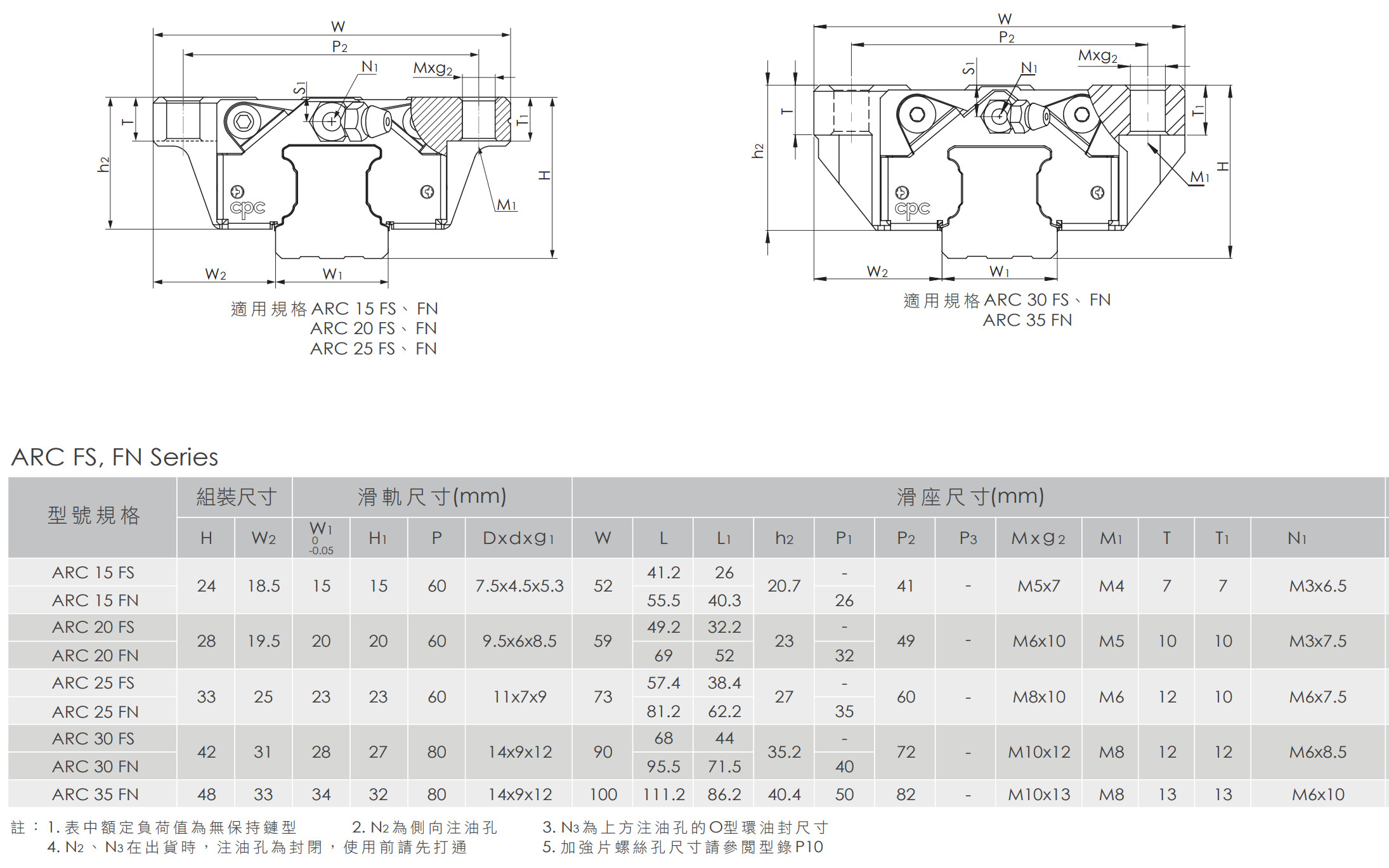

规格型号：

ARC15FS     ARC20FS     ARC25FS     ARC30FS

ARC15FN     ARC20FN     ARC25FN     ARC30FN    ARC35FN

文档下载
产品详情
图档下载
PDF下载
2D图档
3D图档
cpc重型导轨3D图档
